SONIX CT4W
Description
Quando si tratta di installazioni multi-zona complesse, è quasi naturale che ogni zona richieda il controllo locale almeno delle funzioni principali, come volume, mute e qualsiasi pulsante di accensione/spegnimento per qualsiasi apparecchiatura collegata alla matrice principale tramite comandi GPI/O (ad esempio, pulsanti di salita/discesa tenda, attivazione pr... Read more
Quando si tratta di installazioni multi-zona complesse, è quasi naturale che ogni zona richieda il controllo locale almeno delle funzioni principali, come volume, mute e qualsiasi pulsante di accensione/spegnimento per qualsiasi apparecchiatura collegata alla matrice principale tramite comandi GPI/O (ad esempio, pulsanti di salita/discesa tenda, attivazione proiettore o TV, attivazione sistema di videoconferenza, ecc.). SoniX CT4W consente tutto questo, fornendo all'installatore tutti gli strumenti per personalizzare le funzioni e il layout.

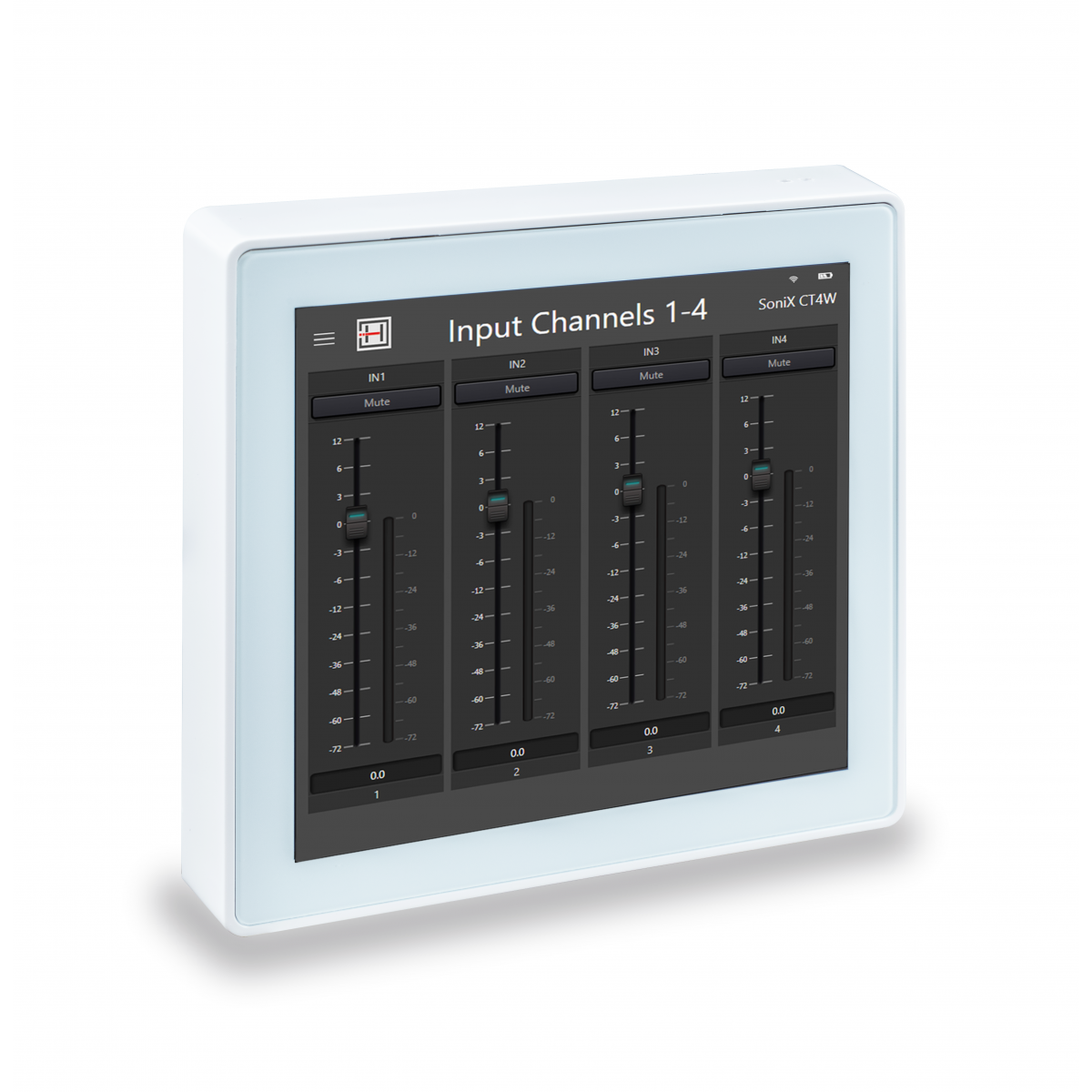

Dotato di un touchscreen TFT a colori da 4", il SoniX CT4W utilizza il sistema operativo Android 10. Si basa su un processore ARM Cortex A53 quad-core a 64 bit da 1,6 GHz. Il protocollo di controllo è UDP; l'impostazione dell'indirizzo è TCP/IP con una connessione RJ-45 standard.

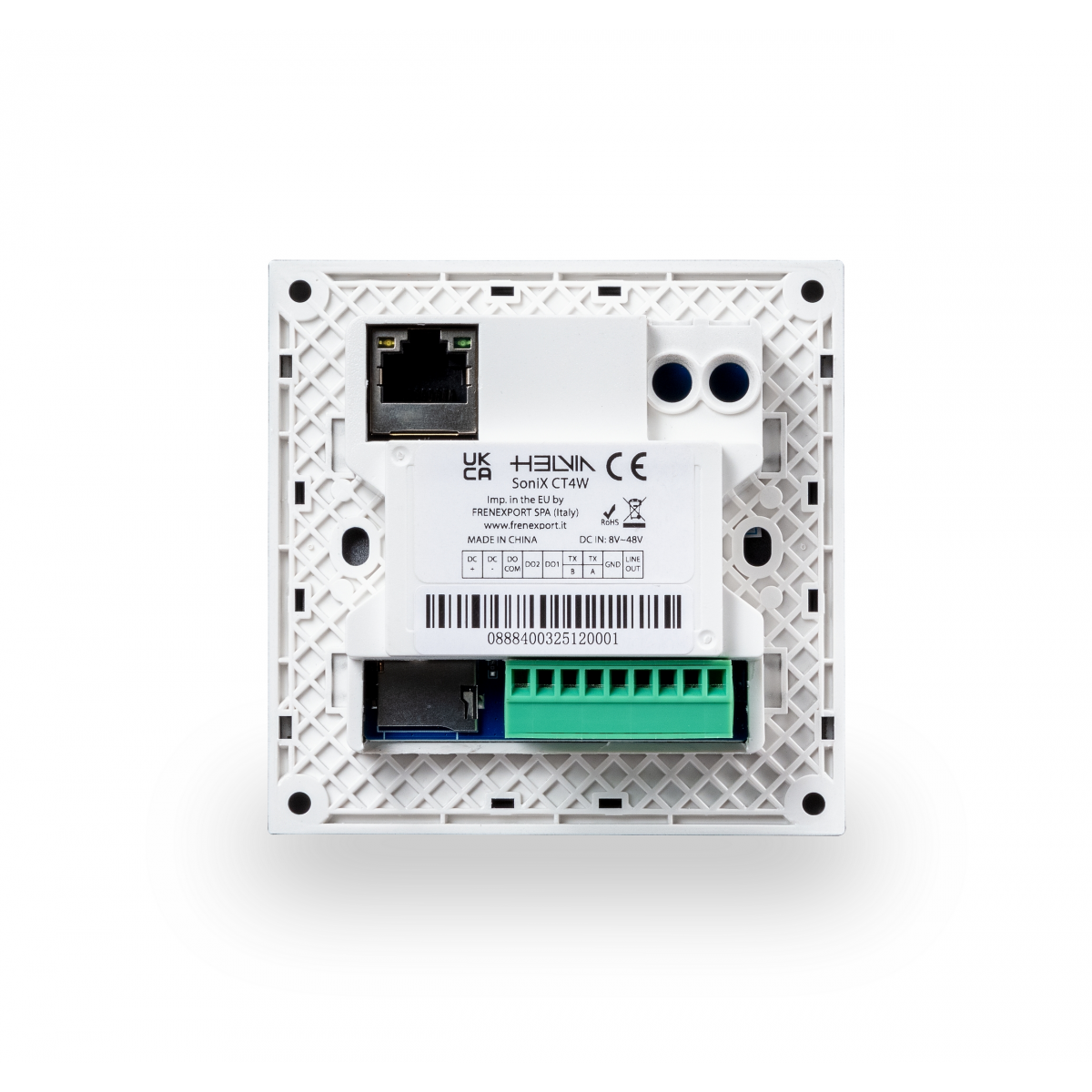

L'alimentazione è disponibile sia tramite PoE (è necessario uno switch di rete con PoE) sia tramite +12 V CC con un piccolo alimentatore esterno (non in dotazione). L'installazione è molto semplice, grazie alle dettagliate istruzioni di montaggio.
Read lessDownloads
Highlights

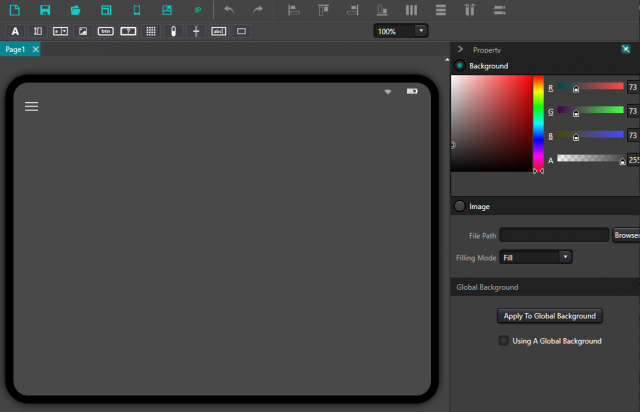

Interfaccia Completamente Personalizzabile
L'interfaccia grafica può essere completamente personalizzata utilizzando l'applicazione integrata nel software di controllo per PC Windows™ della matrice SoniX MD, accessibile dalla funzione "Interfaccia utente" nel menu Settings.
Una libreria di funzioni (etichette, pulsanti, cursori, indicatori di livello, struttura a matrice e altro ancora) consente di creare rapidamente l'interfaccia grafica necessaria per il controllo di una specifica zona a parete.

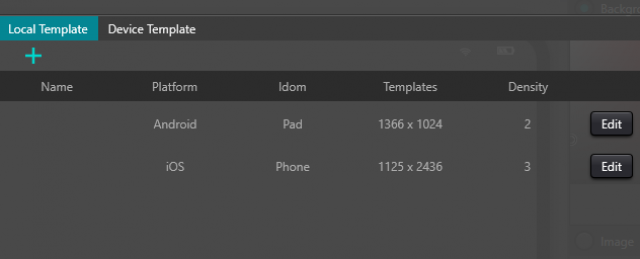

Compatibile con qualsiasi device
Il menu Template consente di definire le dimensioni dello schermo, consentendo di creare interfacce grafiche non solo per i controlli a parete SoniX CT4W, ma anche per qualsiasi dispositivo mobile o tablet, sia Android che iOS (è necessario scaricare l'app DSP Pro da Google Play o dall'App Store).

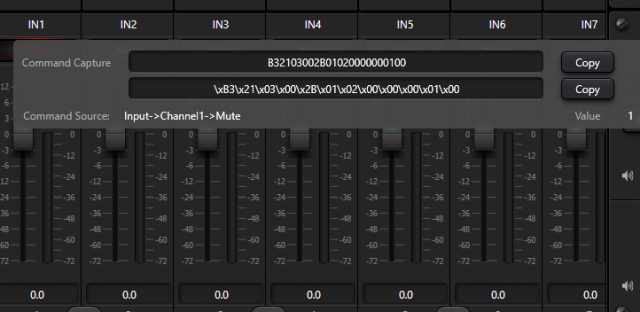

Comandi UDP, RS232, RS-485 pronti per essere utilizzati
Il software di controllo include il manuale utente della matrice nel menu Help (o in alternativa prelevabile dalla sezione Download del sito HELVIA (https://www.helviasystems.com/it/services/downloads). Tra le varie sezioni, troverete l'elenco di tutti i possibili comandi Esadecimali o ASCII con dettaglio la selezione del tipo di comunicazione (UDP, RS-232, RS-485) e le stringhe di comando relative a tutte le principali funzioni di input, output e editing.

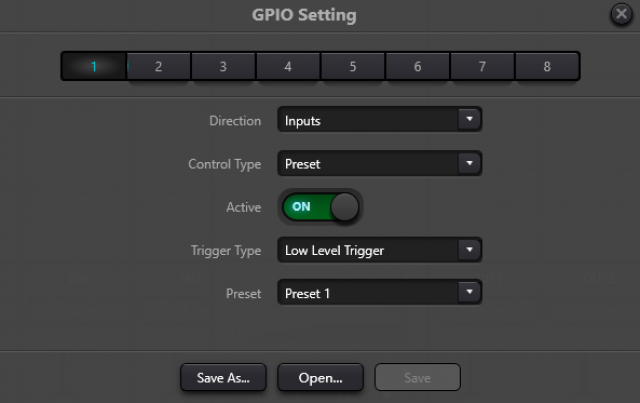

8 GPI/O per controlli in ingresso o uscita
Come accennato, le matrici SoniX MD possono gestire 8 GPI e 8 GPO (General Purpose Input/Output). Questi ingressi/uscite analogiche sono trigger da usare per pilotare attivatori automatici collegabili a qualsiasi utilizzatore (motori per apertura-chiusure tende, accensione apparecchi elettrici come proiettori, sistemi di video conferenza, impianti audio, ecc.).
La polarità così come il comando in ingresso o uscita associabile, possono essere selezionati dall'utente. Per esempio, è possibile predisporre un preset al cui richiamo (anche da controllo murale o tablet) si spengono le luci della stanza, si accende un proiettore e si fa scendere il telo per la proiezione. Oppure è possibile accendere un sistema di video conferenza e attivare la registrazione dei contenuti audio su dispositivo dedicato. Sono moltissime le possibilità in ambito di integrazione AV cui le matrici SoniX consentono di accedere.
Product details
| Touchscreen TFT da 4 pollici / 480x480 pixel | |
| Processore Quad-Core ARM Cortex A53 da 1,6 GHz a 64 bit | |
| Protocollo di controllo UDP | |
| TCP/IP con funzione PoE | |
| Porta Micro-SD per aggiornamenti dell’OS Android (l'unità è fornita con OS installato) |
| Display | Touch screen capacitivo TFT da 4" |
| Risoluzione | 480x480px |
| Sistema operativo | Android 10 |
| Processore | CPU quad-core ARM Cortex A53 1,6 GHz, 64 bit |
| Protocollo di controllo | UDP |
| Metodo di impostazione indirizzo | TCP/P |
| Lunghezza linea segnale | 100 metri |
| Metodo di alimentazione | PoE e +12 V CC (Alimentatore non in dotazione) |
| Porta di connessione | RJ-45 |
| Consumo energetico | < 8 W |
| Colore | Grigio chiaro |
| Temperatura di funzionamento | -10°C / +50 °C |
| Dimensioni di intaglio (LxPxA) | 87,2x40,5x87,2 mm |
| Dimensioni prodotto (LxPxA) | 86,2x40,5x86,2 mm |
| Alimentazione | 8V - 48 V (Standard 12V/1A); alimentatore PoE per porta di rete 48 V |
